LADEmini Installationsmöglichkeiten und Installationsschemas

Installationsmöglichkeiten

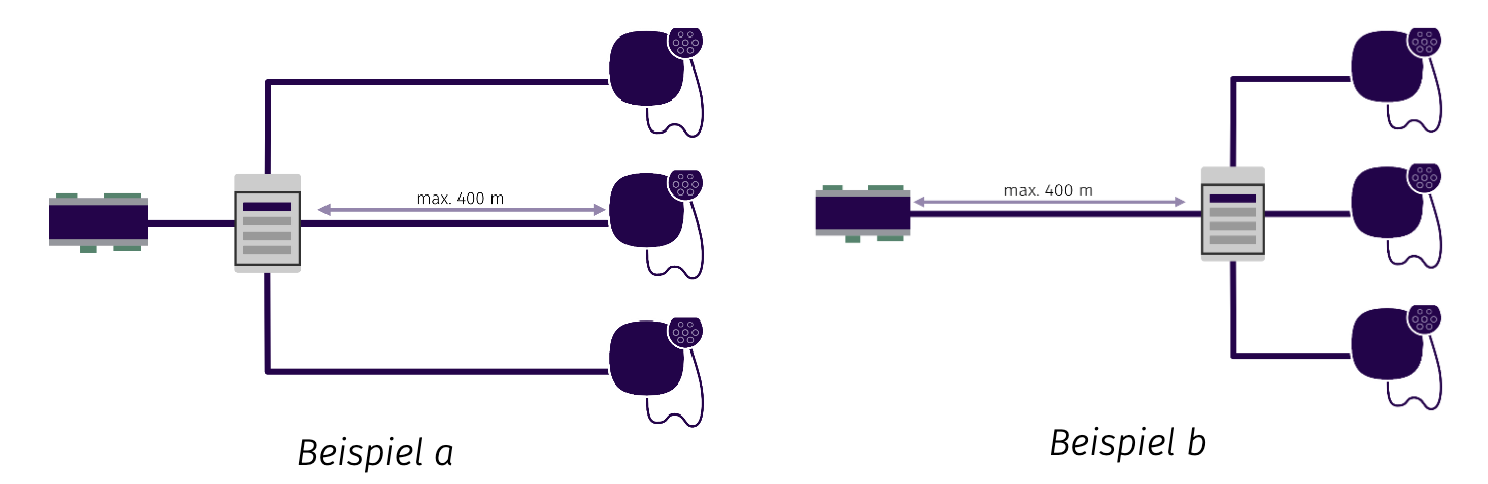

Flexible Platzierung

Das Cabinet kann nahezu beliebig platziert werden. LADEgenius und das Cabinet können bis zu 400 Meter voneinander entfernt sein, das Cabinet und die einzelnen Charger ebenfalls.



Mehrere Cabinets an einer Zuleitung

Mehrere Cabinets können parallel (in Reihe) installiert werden. Die maximale Entfernung zwischen LADEgenius und dem letzten Cabinet beträgt 400 Meter. Charger Units können bis zu 400 Meter vom Cabinet entfernt sein.



Symbole



Beliebig kombinierbar

Verschiedene Varianten können kombiniert werden. Mit einer Datenleitung kann ein Cluster von bis zu 16 Ladepunkten, verteilt über mehrere Cabinets, angesteuert werden. Bis zu 14 Cluster können durch ein gemeinsames LADEgenius gesteuert werden, das entspricht 224 Ladepunkten.



Installationsschemas

LADEmini-Installationen können grundsätzlich auf drei verschiedene Arten abgesichert werden:

  1. Alle Ladepunkte eines Cabinets werden gemeinsam im Verteilerschrank abgesichert.

  2. Jeder Ladepunkt wird individuell im Cabinet abgesichert. Alle benötigten LS-Schalter werden bereits im Werk verbaut und vorverdrahtet.

  3. Jeder Ladepunkt wird individuell im Verteilerschrank abgesichert.

Die Varianten sind beliebig kombinierbar. Mehrere Cabinets mit verschiedenen Installationsschemas können durch das gleiche LADEgenius gesteuert werden.

Das gewählte Schema wird nach der Installation durch den Partnerbetrieb im LADEportal dokumentiert. LADEgenius und LADEportal übernehmen auf dieser Grundlage das intelligente Energie- und Lastmanagement.

ACHTUNG

Beachten Sie bei der Absicherung immer die Angaben auf dem Typenschild des jeweiligen Cabinets.

Die Wahl des passenden Installationsschemas ist vom Standort und dem Ladebedarf abhängig. Folgende Fragen können dabei eine Rolle spielen:

  • Wieviel Leistung steht für die Ladeinfrastruktur zur Verfügung?

  • Mit welcher Leistung soll an mehreren Ladepunkten gleichzeitig geladen werden?

  • Wieviel Platz steht im Verteilerkasten für Absicherungen zur Verfügung?

  • Wie sehr lohnt es sich, nur eine statt mehrerer Leitungen zum Cabinet zu legen?

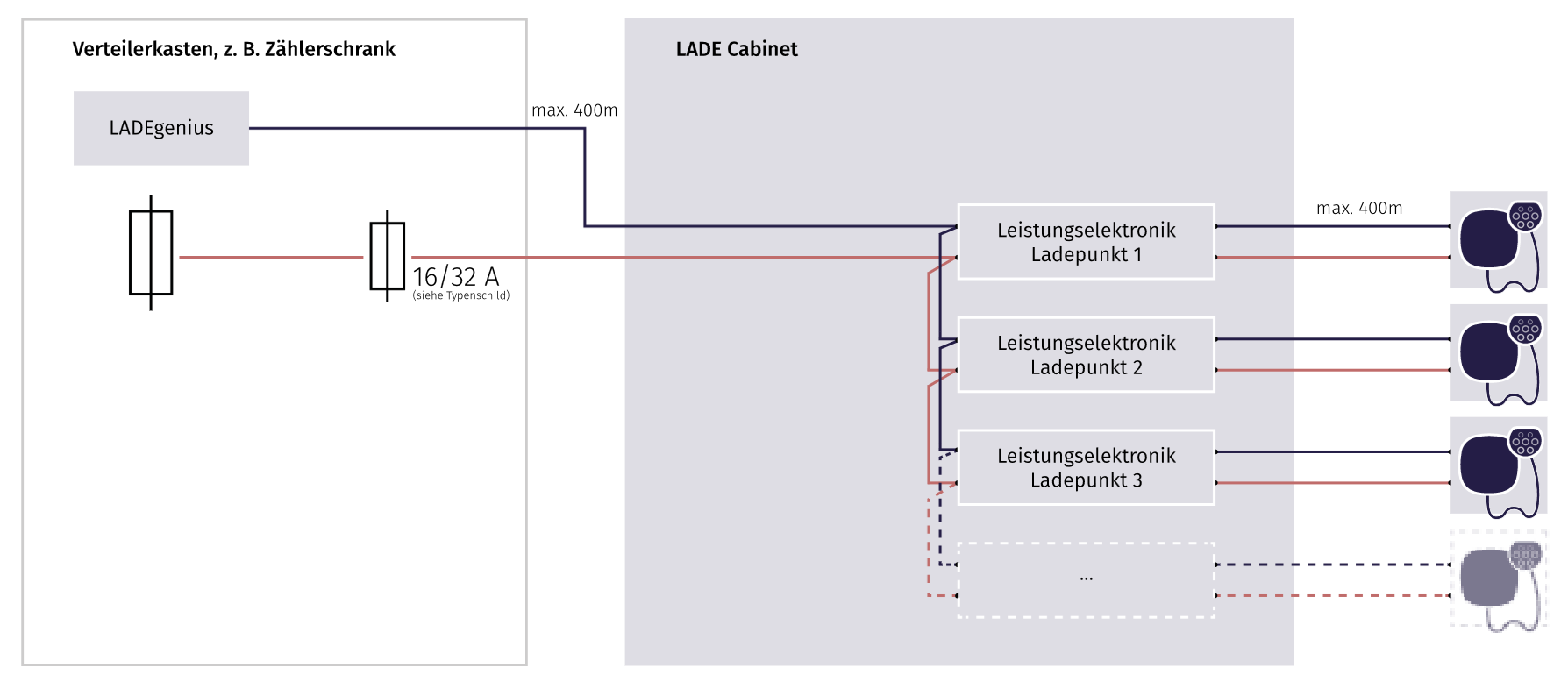

Schema 1: Gemeinsame Absicherung pro Cabinet

Alle Ladepunkte eines Cabinets werden gemeinsam im Verteilerschrank abgesichert. Die Absicherung richtet sich nach der Auslegung der Ladekabel. Die Gesamtladekapazität aller Ladepunkte in einem Cabinet ist damit auf 16 A bzw. 32 A begrenzt.

  • 11 kW Ladekabel → 16 A Absicherung

  • 22 kW Ladekabel → 32 A Absicherung



Vorteile

  • Nur eine Versorgungsleitung zum Cabinet für mehrere Ladepunkte.

Geeignet für

  • Installationen, bei denen die maximale Ladeleistung nicht an allen Ladepunkten gleichzeitig benötigt wird.

  • Die meisten Gebäude mit einer Hausanschlussleistung bis 50 A.

  • Aufrüstung bestehender Installationen oder Nutzung bereits vorverlegter Leitungen (z.B. 5 x 6 mm² + Datenleitung).

ACHTUNG

Schema 1 darf nur verwendet werden, wenn es sich um einen geschlossenen Nutzerkreis handelt und die zentrale Absicherung für Laien (Benutzer) zugänglich ist.

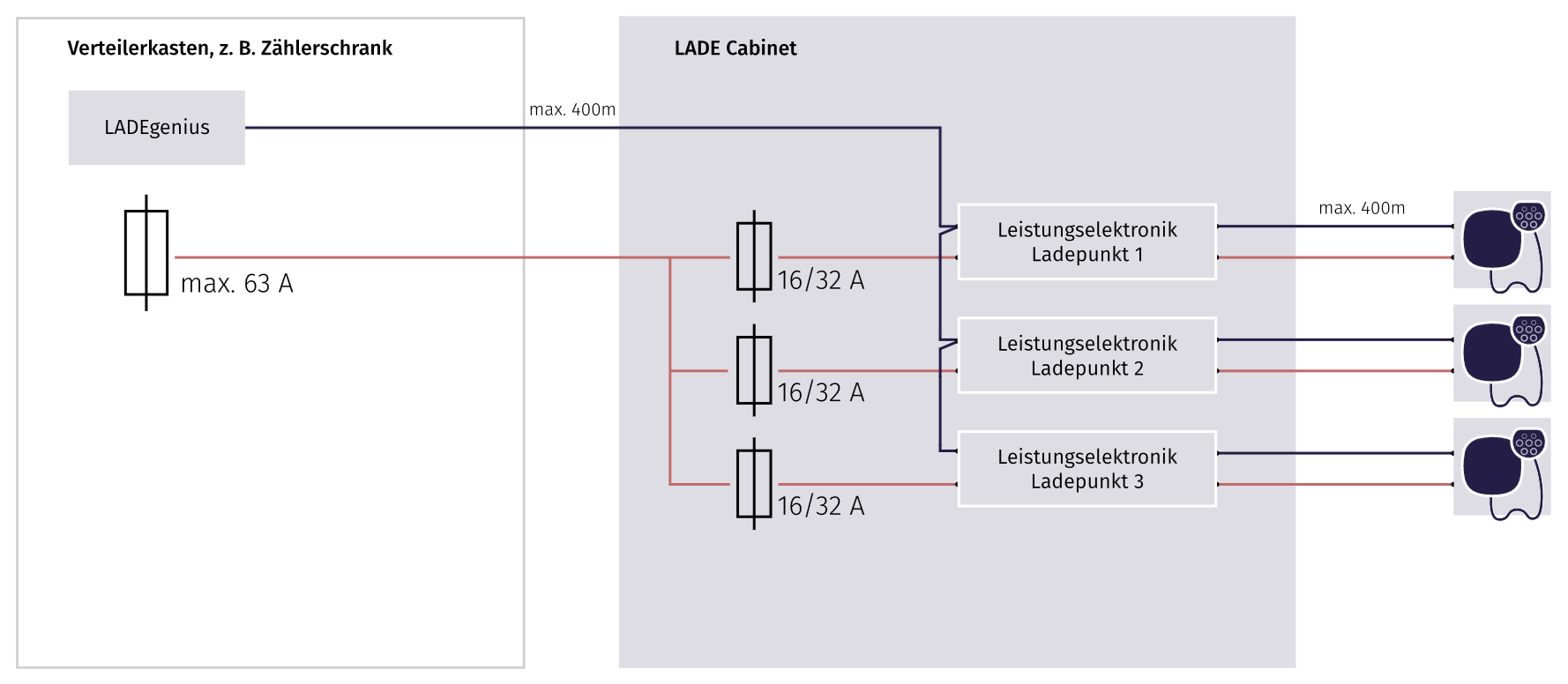

Schema 2: Individuelle Absicherung im Cabinet

Für jeden Ladepunkt ist im Cabinet ab Werk eine eigene Sicherung verbaut, abhängig von der Auslegung des Ladekabels (11 kW Ladekabel → 16 A Absicherung, 22 kW Ladekabel → 32 A Absicherung).

Die Zuleitung zum Cabinet wird mit maximal 63 A abgesichert.

Vorteile

  • Nur eine Versorgungsleitung zum Cabinet für mehrere Ladepunkte.

  • Maximale Ladeleistung an mehreren Ladepunkten gleichzeitig.

Geeignet für

  • Anwendungsfälle, bei denen hohe Ladeleistungen benötigt werden und der Hausanschluss diese Leistung bereitstellen kann (z.B. 4 x 11 kW / 63 A pro Cabinet).

  • Installationen, bei denen mehrere Cabinets an eine Versorgungsleitung angeschlossen werden. Die Leitung kann in diesem Fall am Cabinet (ab zwei Ladepunkten) durchverdrahtet werden (z.B. 5 x 16 mm² / 63 A).



Schema 3: Individuelle Absicherung im Zählerschrank

Für jeden Ladepunkt wird eine eigene Sicherung im Verteilerschrank installiert, abhängig von der Auslegung des Ladekabels (11 kW Ladekabel → 16 A Absicherung, 22 kW Ladekabel → 32 A Absicherung).

Schema 3 ermöglicht Ladeleistungen wie bei Schema 2, erfordert aber eine aufwendigere Verkabelung zwischen Verteilerschrank und Cabinet.

Vorteile

  • Messkonzept 3 kann nur mit diesem Schema umgesetzt werden.

Geeignet für

  • Anwendungsfälle, bei denen

    • hohe Ladeleistungen an mehreren Ladepunkten dauerhaft benötigt werden,

    • der Hausanschluss diese Leistung bereitstellen kann und

    • genügend Platz für Absicherungen im Hauptzählerschrank vorhanden ist oder diese bereits installiert wurden.
