Das angesteckte Fahrzeug wird nicht erkannt

Steckt man den Typ2-Stecker eines unserer Ladepunkte an ein Fahrzeug wechselt die Farbe der LED-Anzeige von grün auf gelb/orange. Dieser Wechsel geschieht rein innerhalb des Ladepunkts ohne Beteiligung des Genius oder des LADE-Cloud-Backends. Wenn diese Erkennung der Verbindung nicht funktioniert, liegt es i.d.R. an einer von sehr wenigen möglichen Ursachen.

Die Kommunikation zwischen Fahrzeug und AC-Ladepunkt geschieht über eine Steuerleitung, der CP-Leitung (Control Pilot). Bei unseren Ladekabeln ist die Ader dafür i.d.R. weiß. Für die Kommunikation wird die Spannung und ein PWM-Signal zwischen CP-Leitung und Schutzleiter PE verwendet.

Stellen Sie daher sicher, dass CP-Leitung und Schutzleiter PE mit dem Ladepunkt verbunden sind.

LADEmini

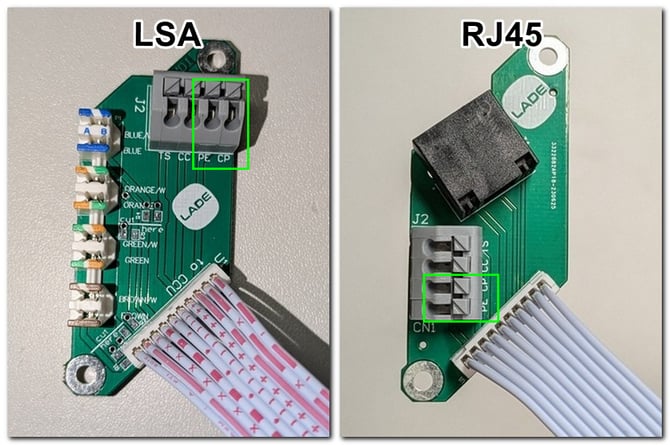

Funktioniert die Fahrzeugerkennung bei einer LADEmini nicht, prüfen Sie den korrekten Anschluss von CP und PE an der Adapterplatine in der LADEmini:

Die CP-Leitung des Ladekabels (i.d.R. weiß) wird mit der Buchse "CP" verbunden.

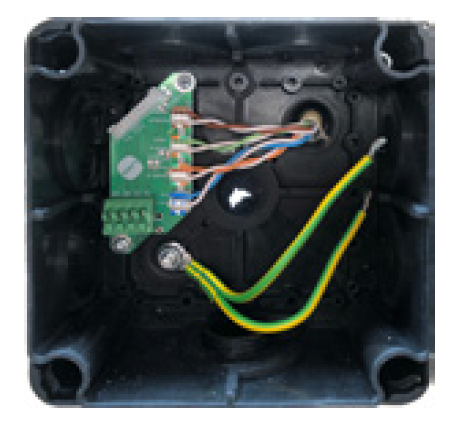

Für die PE-Verbindung liegt dem Installations-Kit der LADEmini ein Y-Erdungskabel bei:

Alle notwendigen Informationen finden Sie in der LADEmini Installationsanleitung.

Prüfung, Messung & Schlussfolgerung

Tritt das Problem bei einem anderen Ladepunkt-Typ als LADEmini auf oder wurde die oben genannten Ursachen ausgeschlossen, gehen Sie wie folgt vor:

• Typ2-Stecker prüfen (möglichst spannungsfrei schalten, visuell prüfen)
• Widerstand CP zu PE im ausgeschalteten Zustand messen.
  Normaler Bereich: zwischen 50 kOhm und <100 kOhm (siehe Tabelle unten)
• Überprüfen des 24V-Netzteils (bei LADEplus innenliegend unten rechts, bei LADEmini im zugehörigen Cabinet)

Widerstand zwischen CP und PE
